結構型式：A型，B型
公稱容積：0.25~400L
公稱壓力：10、20、31.5~Mpa
連接方式：L-螺紋連接、F-法蘭連接
工作介質：Y-液壓油，R-乳化液，Q-其他介質
1.產品概述
活塞式蓄能器屬于液壓隔離式蓄能器的一種，是液壓系統中重要的輔助元件，在輔助電源、吸收脈動、降低噪聲、緊急動力源、吸收液壓沖擊等方面有著非常顯著的作用。
2.工作原理
活塞式蓄能器的工作原理和液氣隔離式蓄能器一樣，主要利用了氣體和液體的壓縮性，在氣壓大的時候，將液體的壓力轉換氣體內能，而當氣壓下降的時候，將氣體內能釋放而對外做功。其中，活塞式蓄能器利用活塞將氣體和液體隔開，由于活塞和筒狀蓄能器內壁之間是密封關系，降低了液體的氧化可能性。
3.型號參數
?、?名稱代號：活塞式蓄能器
② 連接方式：L-螺紋連接 F-法蘭連接
?、?公稱容量：0.49-250L
④ 壓力等級：10、20、31.5Mpa
?、?適用介質：H油液-礦物油、液壓油氣體-氮?dú)?/p>

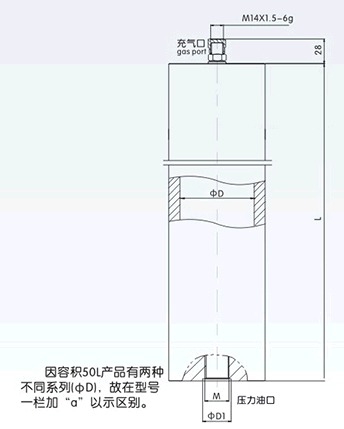

4.內部結構及外形尺寸
活塞式蓄能器結構主要由活塞(鑄鐵、鍛鋼、鑄鋼或鋁合金等材料制成)、缸筒、端蓋(油口端與氮?dú)舛?三大主體構成，其中固定在缸筒兩端有油側連接法蘭和氣側連接法蘭。在油側連接法蘭上設有油孔，而氣側連接法蘭則上設有充氣嘴。而活塞的兩端各設有一單向閥，沿軸向則有導向帶溝槽、儲油槽、密封溝槽、儲氣槽和導向帶溝槽。
5.技術規格
型號（Model） | 公稱壓力（MPa） | 公稱容積（L） | 基本尺寸 | 重量（Kg） | |||
ΦD | M | ΦD1 | L | ||||
HXQ-L0.49/※-H | 10 20 31.5 | 0.49 | 83 | M27×2 | 35 | 280 | 10.9 |
HXQ-L1/※-H | 1 | 440 | 13.8 | ||||
HXQ-L2/※-H | 2 | 770 | 19.8 | ||||
HXQ-L2.5/※-H | 2.5 | 121/127 | M42×2 | 50 | 540 | 26.2/31.2 | |
HXQ-L5/※-H | 5 | 860 | 35.4/43.3 | ||||
HXQ-L7.5/※-H | 7.5 | 1180 | 44.5/55.4 | ||||
HXQ-L10/※-H | 10 | 206/219 | M60×2 | 70 | 700 | 84.5/108.3 | |
HXQ-L16/※-H | 16 | 930 | 98.7/130.4 | ||||
HXQ-L20/※-H | 20 | 1090 | 108.6/145.7 | ||||
HXQ-L25/※-H | 25 | 1290 | 121/164.9 | ||||
HXQ-L32/※-H | 32 | 1560 | 137.7/190.8 | ||||
HXQ-L45/※-H | 45 | 2070 | 169.2/239.8 | ||||
HXQ-L50/※-H | 50 | 2270 | 181.6/258.9 | ||||
HXQ-L50/※-H | 50 | 286/310 | M72×2 | 80 | 1450 | 269/396 | |
HXQ-L60/※-H | 60 | 1660 | 294/440 | ||||
HXQ-L80/※-H | 80 | 2060 | 341/523 | ||||
HXQ-L100/※-H | 100 | 2470 | 390/608 | ||||
HXQ-L120/※-H | 120 | 2880 | 439/693 | ||||
HXQ-L130/※-H | 130 | 480/500 | 1600 | 1093/1286 | |||
HXQ-L150/※-H | 150 | 1760 | 1163/1375 | ||||
HXQ-L180/※-H | 180 | 2000 | 1266/1508 | ||||
HXQ-L200/※-H | 200 | 2160 | 1335/1596 | ||||
HXQ-L250/※-H | 250 | 2560 | 1508/1816 | ||||
注：1Mpa＝10bar＝10.2kg/cm2
因容積50L產品有兩種不同系列，故在型號－欄加“a”以示區別。
6.訂貨說明
?、?nbsp;訂貨時須寫明型號代號全稱，如：工作壓力20Mpa，公稱容量50L，直徑為Φ219螺紋連接的活塞蓄能器HXQ-L50/20-H。
?、?nbsp;若對活塞式蓄能器有特殊要求時，請同我公司商洽。
?、?nbsp;我公司保留設計更改權，對修改恕不另行通知。
擁有專業的液壓蓄能技術精英團隊，可根據您的需求為您提供適合您的產品，免費為您蓄能器國產化提供方案。

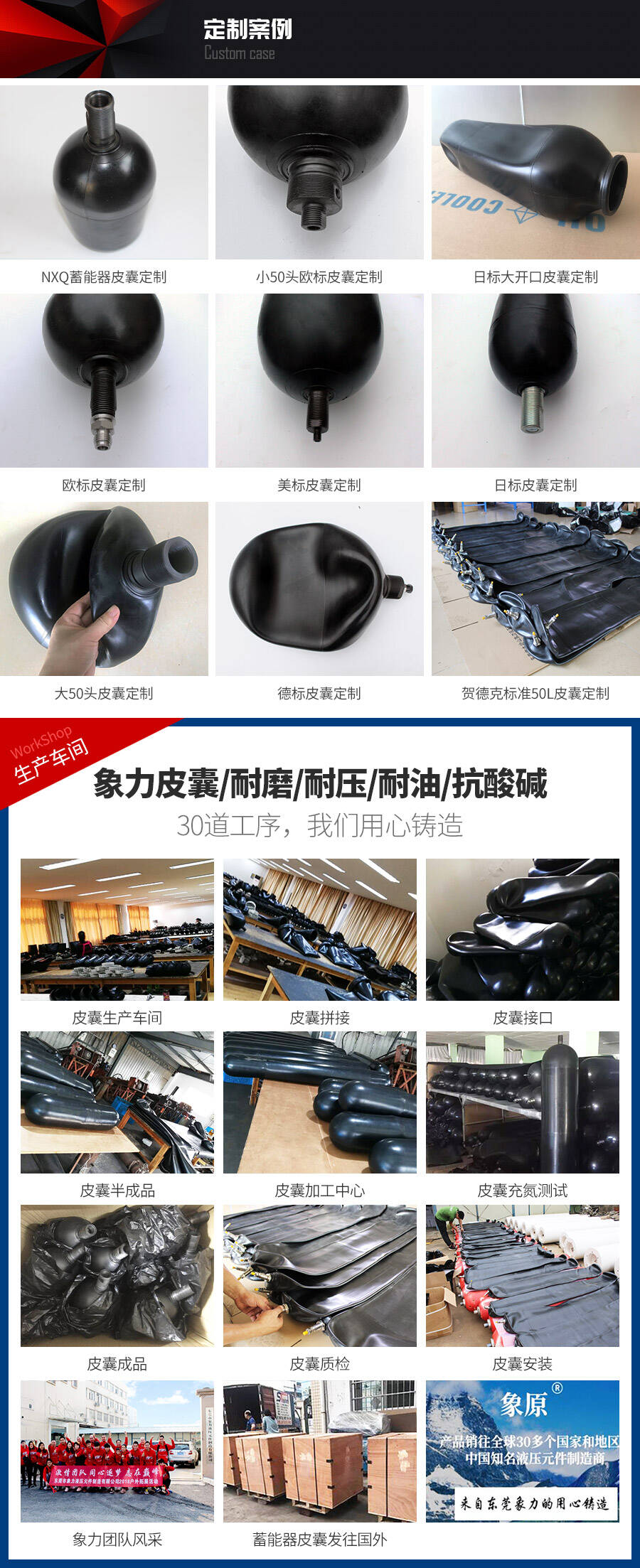

專業生產NXQ國標蓄能器膠囊，擁有齊全歐標、美標、日標膠囊模具，可根據您的需求為您定制任何標準蓄能器膠囊。

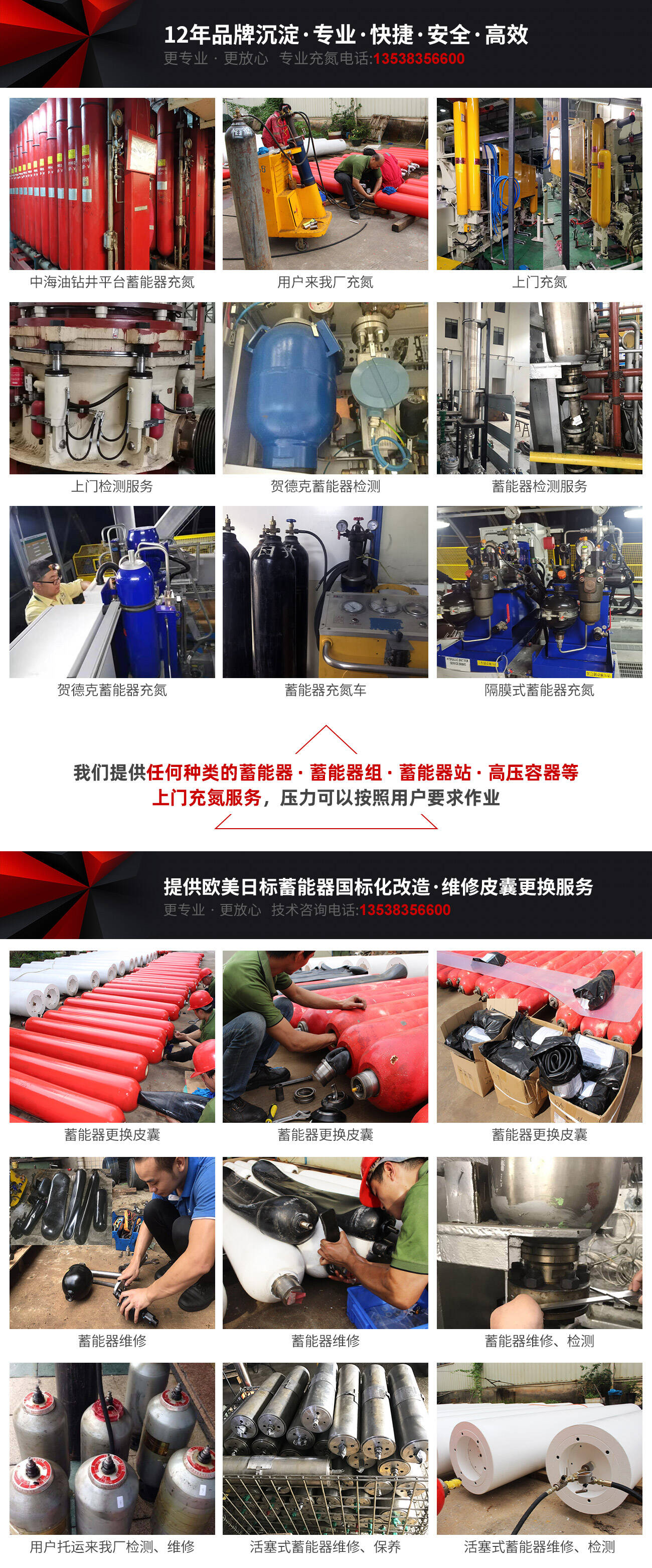

擁有專業的蓄能器充氮設備，提供各類任何種類的蓄能器、蓄能器組、蓄能器站、高壓容器上門充氮服務，可以按照用戶需求作業，也可辦理物流托運充氮或用戶來我廠充氮。
